Manuale Montaggio Wheelie Assist

Manuale Montaggio Wheelie Assist

Descrizione generale

Il Wheelie Assist è un sistema elettronico intelligente che aiuta il pilota a mantenere il controllo dell’impennata intervenendo in modo automatico sull’accensione.
Si installa facilmente collegandosi al cablaggio esistente e comunica con l’app Sondera tramite Bluetooth integrato (nessuna antenna esterna richiesta).

Contenuto del kit

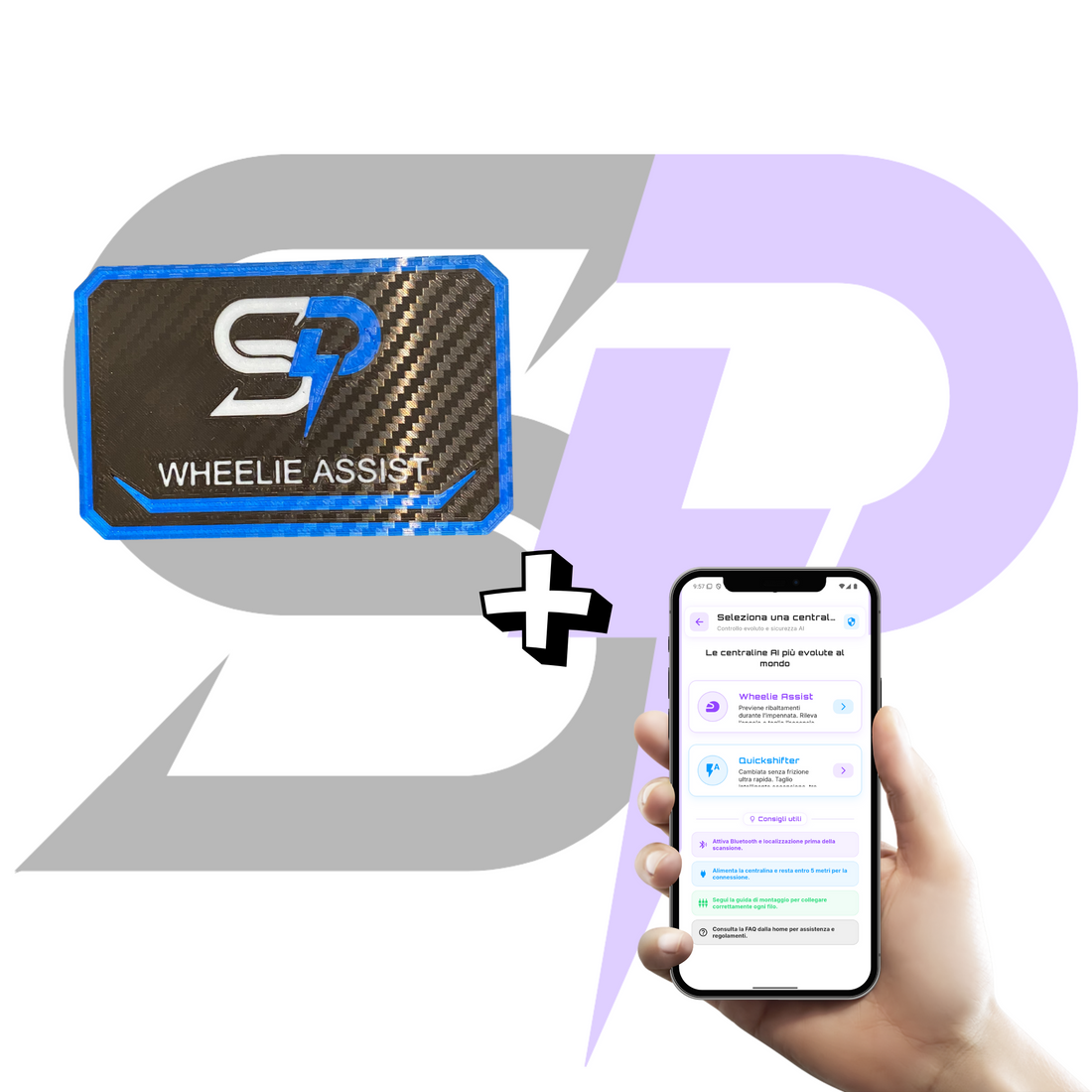

  • Centralina Wheelie Assist

  • Cavo con occhiello nero (massa bobina)

  • Cavo rosso con rubacorrente (collegamento CDI killer)

  • Pulsante ON/OFF impermeabile con cavo e connettore

  • Fascette di fissaggio e guaine isolanti

  • Manuale di montaggio

Strumenti necessari

  • Cacciavite o chiave per rimuovere sella / carene

  • Multimetro per identificare fili (consigliato)

  • Pinze / crimpatrice

  • Fascette e nastro isolante

  • Portafusibile con fusibile da 2–5 A (consigliato)

Collegamenti elettrici

🔹 1. Alimentazione

  • Rosso principale → positivo batteria 12 V (inserire fusibile tra batteria e centralina).

  • Nero principale → massa telaio o negativo batteria.

🔹 2. Massa bobina

  • Collega l’occhiello nero fornito direttamente alla vite di massa della bobina di accensione.
    Assicurati che il punto di contatto sia pulito, privo di vernice e ben serrato.

🔹 3. Segnale CDI killer

  • Collega il rubacorrente rosso al filo del CDI killer (quello che normalmente arresta l’accensione).

  • Il collegamento va fatto con attenzione, senza spellare o danneggiare il cavo originale.

  • Assicurati che il connettore sia ben isolato e fissato.

🔹 4. Pulsante ON/OFF

  • Collega il pulsante fornito alla presa dedicata della centralina.

  • Montalo sul manubrio in posizione comoda, con il cavo ben fissato e lontano da parti mobili o calde.

Montaggio della centralina

  1. Installa la centralina in una zona protetta e asciutta, preferibilmente sotto la sella o vicino alla batteria.

  2. Fissa il modulo con fascette o supporto antivibrazione.

  3. Evita che la centralina o i cavi tocchino parti calde (scarico) o in movimento.

  4. Non montare in verticale o capovolta: l’orientamento va impostato tramite app (vedi sotto).

Configurazione iniziale e calibrazione

🔹 Connessione Bluetooth

  1. Accendi la centralina tramite il pulsante ON/OFF.

  2. Apri l’app Sondera Project Devices sul tuo smartphone.

  3. Seleziona Wheelie Assist nella schermata dei dispositivi.

  4. Attendi che la connessione venga stabilita automaticamente.

Non è richiesta alcuna antenna esterna: la connessione Bluetooth è già integrata nella centralina.

🔹 Reset dell’offset e orientamento

Dopo il montaggio, è obbligatorio effettuare il reset dell’offset prima del primo utilizzo:

  1. Porta la moto su una superficie piana.

  2. Apri l’app e accedi alla sezione “Calibrazione”.

  3. Premi “Reset offset” per azzerare i riferimenti dell’IMU.

  4. Scegli l’orientamento corretto in base a come hai montato la centralina (in app puoi invertire o ruotare l’orientamento).

  5. Segui le istruzioni fornite passo per passo all’interno dell’app per completare la calibrazione automatica.

⚠️ Non muovere la moto durante il reset dell’offset: l’operazione richiede che la centralina sia perfettamente ferma.

🔹 Calibrazione guidata

Una volta completato il reset, l’app guiderà l’utente con brevi movimenti controllati per ottimizzare i sensori interni.
Seguire le istruzioni solo a motore spento e su superficie sicura.
L’app confermerà la corretta calibrazione con un messaggio di stato.

Controllo finale

  1. Ricollega la batteria e verifica che la centralina si accenda.

  2. Apri l’app e controlla che i dati dei sensori siano aggiornati in tempo reale.

  3. Assicurati che il pulsante ON/OFF funzioni correttamente.

  4. Fai un breve test statico per confermare la risposta del sistema.

Manutenzione e aggiornamenti

  • Controlla periodicamente che i collegamenti elettrici siano saldi e puliti.

  • Evita infiltrazioni d’acqua o urti diretti sulla centralina.

  • Gli aggiornamenti firmware vengono notificati direttamente nell’app: installali solo a moto spenta.

Avvertenze e consigli d’uso

  • Il Wheelie Assist è progettato per uso sportivo e sperimentale: non è destinato a uso su strada pubblica.

  • L’installazione deve essere eseguita da personale qualificato.

  • Non modificare o alterare il cablaggio fornito.

  • Non utilizzare il dispositivo in condizioni di aderenza ridotta o con pneumatici usurati.

  • Prima di ogni utilizzo, verifica che il sistema risponda correttamente tramite app.

  • Il sistema non sostituisce la capacità del pilota: rimane responsabilità dell’utente mantenere il controllo del veicolo.

Disclaimer legale

L’uso del Wheelie Assist è riservato a piste chiuse, aree private o test controllati.
Il produttore e i suoi rivenditori non si assumono alcuna responsabilità per danni a persone, cose o veicoli derivanti da uso improprio, montaggio errato o impiego su strada pubblica.

Installando e utilizzando il dispositivo, l’utente accetta integralmente le condizioni di esclusione di responsabilità indicate sul sito ufficiale e all’interno dell’applicazione mobile.
